Калькулятор антени Харченко (BiQuad)
Інформація
Цей калькулятор використовується для розрахунку розмірів антени Харченко (зигзагоподібної BiQuad антени). Антена Харченко є направленою антеною з високим підсиленням, що складається з двох квадратних рамок та металевого рефлектора. Вона широко використовується для Wi-Fi, GSM, LTE та інших застосувань.

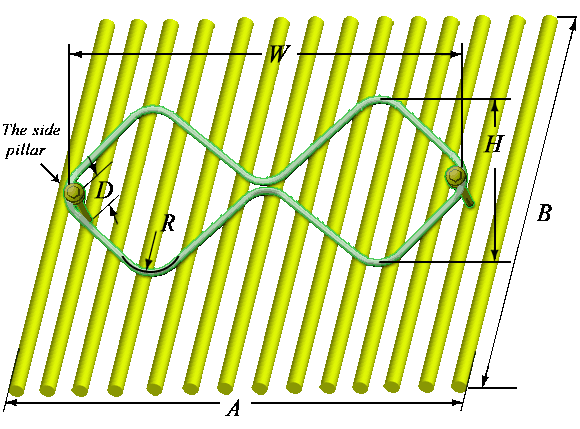

Конструкція та схема розмірів антени Харченко (зигзагоподібна BiQuad антена)
| ||||||||||||
Примітки:
- Стандартні частоти: Виберіть зі списку популярних частот або введіть власну частоту вручну.
- Вхідний імпеданс: Підтримуються стандартні значення 50 Ω та 75 Ω.
- Одиниці вимірювання: Результати можна відображати в міліметрах, сантиметрах або метрах.
- Діапазон частот: Калькулятор оптимізований для роботи в діапазоні 400-3000 МГц.
- Рефлектор: Виготовляється з металевого листа або дрібної металевої сітки.
- Матеріал рамок: Використовуйте мідний дріт відповідного діаметра (див. AWG розмір).
- Точність виготовлення: Для досягнення оптимальних характеристик дотримуйтесь розрахункових розмірів з точністю ±1мм.
- Живлення: Коаксіальний кабель підключається в центрі нижньої рамки з дотриманням розрахункового проміжку.
- Поляризація: Антена має лінійну поляризацію в площині рамок.
- Підсилення: Типове підсилення складає 10-12 dBi залежно від частоти та якості виготовлення.
- Діаграма спрямованості: Кут розкриття діаграми спрямованості становить приблизно 60-70 градусів.
- Монтаж: Рефлектор повинен бути розташований точно на розрахунковій відстані від площини рамок.
Автор калькулятора - UR3PKI
Найновіші версії знайдете на сайті автора: CYBERDEV.SPACE - Харченко (BiQuad)
