Калькулятор антени Flower Pot

Інформація

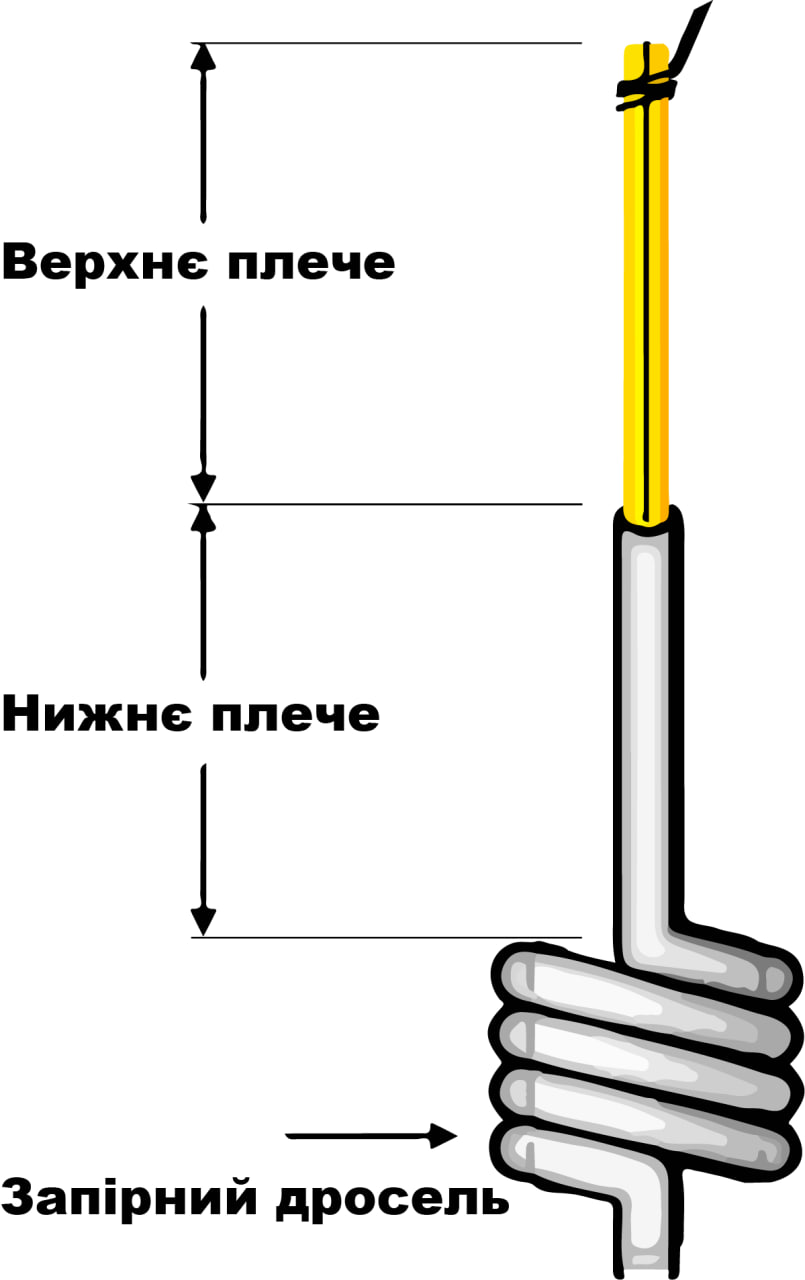

Цей калькулятор використовується для розрахунку довжини кожного елемента коаксіальної антени типу Flower Pot. У розрахунок входять довжина верхнього та нижнього плеча диполя, а також довжина кабелю, необхідного для намотки запірного дроселя.

Робоча частота МГц Резонансний коефіцієнт % Коефіцієнт укорочення кабелю - Результат Довжина хвилі ( λ ) см Верхнє плече см Нижнє плече см Довжина кабелю дроселя см

Примітки:

• Резонансний коефіцієнт - це значення між 5-10%, значення за замовчуванням - 7,5% або середнє значення.
• Коефіцієнт укорочення кабелю є постійною величиною, що залежить від типу його діелектрика. Для кабелів із поліетиленовим діелектриком, зокрема RG-58, він становить 0,66, а для кабелів із вспіненим діелектриком — 0,8.
• Кількість витків запірного дроселя не рахується, оскільки вона залежить від діаметра труби. Натомість розраховується довжина кабелю, необхідна для намотки.
• Намотка виконується за або проти годинникової стрілки, витки мають щільно прилягати один до одного. Початок і кінець намотки повинні точно відповідати розрахунковій довжині кабелю. Намотування здійснюється на ПВХ трубу діаметром 20–40 мм.
• Важливо! Труба не повинна мати металевого екрана всередині, оскільки це може порушити роботу дроселя.
